單級單吸離心泵

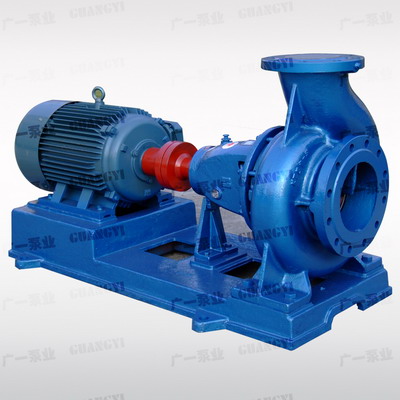

IS型單級單吸臥式離心泵

IS型單級單吸臥式離心泵典型用途

輸送清水或物理化學性質類似于水不含固體顆粒的液體

· 一般工業

· 排水

· 供水

· 消防

IS型單級單吸臥式離心泵特點

· 結構簡單，性能可靠，使用維修方便

· 體積小，重量輕

· 抗汽蝕性能好

· 電耗低

· 根據國際標準ISO2858所規定的性能和尺寸設計，其技術標準均向國際標準靠攏，達到國際先進水平。是全國推廣節能泵類產品

IS型單級單吸臥式離心泵結構說明

· 通用性廣，全系列共140種規格，但只用四種軸；同一規格的軸、軸承、軸封、葉輪緊固件等均能互換；全系列泵的懸架也只有四種

· 后開式，拆開泵蓋和葉輪時無需拆卸吸水和排出管路

· 懸架內裝有兩個球軸承，用機械油或潤滑脂潤滑

· 泵通過彈性聯軸器由電動機直接驅動

· 渦室、腳、進水法蘭和出水法蘭鑄成一個整體

· 軟填料或機械密封結構

IS型單級單吸臥式離心泵性能參數

· 口徑：32～200mm

· 流量：3.5～460m3/h

· 揚程：2～133m

· 轉速：1450/2900r/min；最高轉速為3500r/min，用于60周波電源時，葉輪直徑有所減少

· 溫度：≤80℃

· 電壓：380 V

· 工作壓力：允許吸入管路壓力0.3MPa，泵的最高使用壓力1.6MPa
