執行標準
制造及驗收標準按GB5135.6-2003（《自動噴水滅火系統 通用閥門》）
法蘭連接標準按GB/T9113、GB4216
結構長度標準按GB12221—89基本系列14
產品簡介

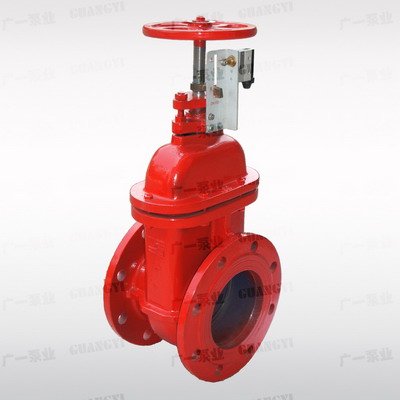

該型信號閘閥適用于對管路系統中閥門的啟、閉狀態有遠距離監視要求的場合，尤其適用于消防、自動噴水滅火供水管路系統，確保管路暢通無阻，及時撲滅火災。
設計原理
閘閥在出廠時一般處于關閉狀態，實際上往往使用于開啟狀態，特別是在消防供水系統中，閥門必須確認無誤地處在全開狀態。但在日常中往往由于使用不當或關閉檢修后忘卻重新開啟閥門，或者只部分開啟閥門，由此疏忽而留下隱患。本產品裝置的設計，完全可以杜絕此類情況發生的可能。只要閥門未打開或未完全打開，本裝置即發出提醒信號，“關信號燈”亮。當閥門全部打開，“全開信號燈”亮，表示閥門狀態正常。為確保本裝置的長期安全可靠性，關鍵電氣部件選用了進口限位開關D4X-7311型號（日本歐姆龍“OMRON”）或同類AZ7311型號（日本松下電工 “NAIS”）。有以上的機械動作壽命，2× 以上電氣動作壽命，適用于交直流電源。防塵、防潮，接線端子帶保護罩，可防止接觸避免意外。
電源參數：交流:10A 250V AC, 10A 125V AC， 直流:0.5A 125V DC，0.25A 250V DC。
